Tabla Conectores

Tabla de Especificaciones de Contactos Eléctricos

Se detallan las características técnicas y los tipos de contactos eléctricos disponibles, incluyendo su configuración, amperaje, voltaje y usos recomendados, para facilitar la selección adecuada en diversas aplicaciones. implementación y administración.


	x	x	x	x	x	x	x	x	x	x	x
CARACTERÍSTICAS
Categoría	Single-Phase/Locking				Split-Phase/Locking		Three-Phase/Locking

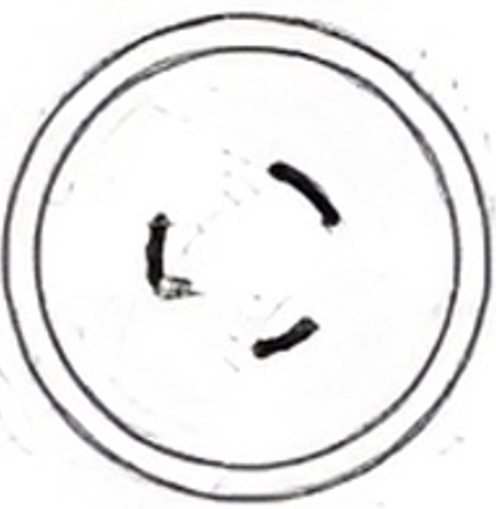

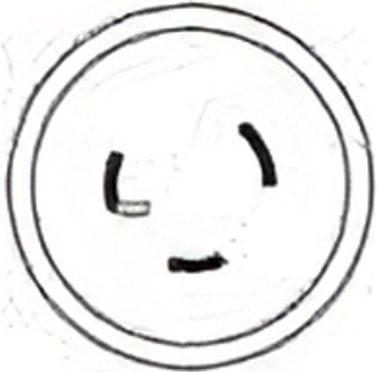

Tipo/Estándar	NEMA L5-20P	NEMA L5-30P	NEMA L6-20P	NEMA L6-30P	NEMA L14-20P	NEMA L14-30P	NEMA L15-20P	NEMA L15-30P	NEMA L21-20P	NEMA L21-30P	NEMA L22-20P
Descripción	Plug de 3 clavijas, una curva en forma de "L" (interior)				Plug de 4 clavijas, una curva en "L" (interior)		Plug de 4 clavijas, una curva en "L" (exterior)	Plug de 4 clavijas, una curva en "L" (interior)	Plug de 5 clavijas, una curva en "L" (exterior)	Plug de 5 clavijas, una curva en "L" (interior)	Plug de 5 clavijas, una curva en "L" (interior)
Voltaje (V)	110 - 125		200 - 240		120 / 240		208		120 / 208		380 / 415
Corriente (A)	20	30	20	30	20	30	20	30	20	30	20
Fase	Monofásico				Bifásico		Trifásico
Con bloqueo	Sí
Uso común/Aplicación	Equipos 120V	Equipos de mayor potencia	Equipos 208/240V	Equipos de mayor potencia	Equipos con 120/240V		Equipos 208V Trifásicos		Equipos 120/208V Trifásicos		Equipos 380/415V Trifásicos


	x	x	x	x	x	x	x	x	x	x	x
CARACTERÍSTICAS
Categoría	Three-Phase/Locking		Power Inlet Universal/Locking						Receptacles/Outlets

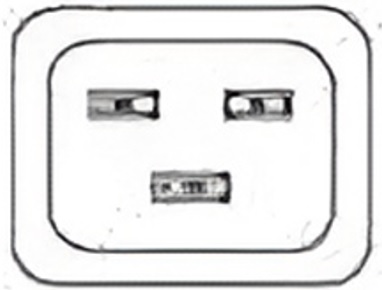

Tipo/Estándar	NEMA L22-30P	50A CS8365C	IEC C20	IEC C20	IEC 16A 1P+N+E	IEC 32A 1P+N+E	IEC 16A 3P+N+E	IEC 32A 3P+N+E	NEMA 5-20R	IEC C13	IEC C19
Descripción	Plug de 5 clavijas, una curva en "L" (interior)	Plug de 4 clavijas, dos curvas en "L" (interior)	Inlet rectangular de 3 pines, con ranura		Inlet circular de 4 pines (3 + tierra)	Inlet circular de 4 pines (3 + tierra)	Inlet circular de 5 pines (4 + tierra)	Inlet circular de 5 pines (4 + tierra)	Outlet de 3 orificios con un orificio vertical y uno horizontal	Outlet de 3 orificios, forma de "D" invertida	Outlet de 3 orificios, forma rectangular
Voltaje (V)	380 / 415	208	110 / 125	200 / 240	230		230 / 400		120	120 / 208 / 200 / 240
Corriente (A)	30	50	20	20	16	32	16	32	20	10 / 15	16 / 20
Fase	Trifásico		Monofásico				Trifásico		Monofásico
Con bloqueo	Sí		No		Sí				No
Uso común/Aplicación	Equipos 380/415V Trifásicos	Equipos de alta potencia	Uso universal, equipos de TI		Uso industrial, Europa				Tomacorriente estándar	Para servidores, PCs	Para equipos de alta potencia


	x	x	x	x	x	x	x	x	x	x
CARACTERÍSTICAS
Categoría	Outlet/Receptaculo			Power Inlet (General)				Single-Phase/Locking
Tipo/Estándar	NEMA 5-15R	NEMA 6-15R	NEMA 6-20R	NEMA 5-15	NEMA 5-20	NEMA 6-15	NEMA 6-20	NEMA L5-15	NEMA L5-20	NEMA L5-30
Descripción	3 orificios (1 vertical, 1 horizontal corto, 1 redondo)	3 orificios (2 horizontales, 1 redondo)	3 orificios (1 horizontal, 1 en "T", 1 redondo)	Inlet de 3 orificios (2 planos, 1 redondo)	Inlet de 3 orificios (1 vertical, 1 en "T", 1 redondo)	Inlet de 3 orificios (2 horizontales, 1 redondo)	Inlet de 3 orificios (1 horizontal, 1 en "T", 1 redondo)	Receptáculo/Inlet de 3 orificios, ranura en "L"
Voltaje (V)	125	250		125	125	250		125
Corriente (A)	15		20	15	20	15	20	15	20	30
Fase	Monofásico
Con bloqueo	No							Sí
Uso común/Aplicación	Tomacorriente de pared para entornos médicos.			Uso general				Uso industrial


	x	x	x	x	x	x	x	x	x	x	x
CARACTERÍSTICAS
Categoría	Single-Phase/Locking					Three-Phase/Locking
Tipo/Estándar	NEMA L6-15	NEMA L6-20	NEMA L6-30	NEMA L14-20	NEMA L14-30	NEMA L15-20	NEMA L15-30	NEMA L16-20	NEMA L16-30	NEMA L21-20	NEMA L21-30
Descripción	Receptáculo/Inlet de 3 orificios, dos ranuras en "L"			Receptáculo/Inlet de 4 orificios, una ranura en "L"		Receptáculo/Inlet de 4 orificios, tres ranuras en "L"				Receptáculo/Inlet de 5 orificios, tres ranuras en "L"
Voltaje (V)	250			125/250		250		480		120/208
Corriente (A)	15	20	30	20	30	20	30	20	30	20	30
Fase	Monofásico			Bifásico		Trifásico
Con bloqueo	SÍ
Uso común/Aplicación	Uso industrial			Para aplicaciones de carga dividida, con neutro, donde se requiere conexión segura.		Para equipos trifásicos de 250V, donde se requiere conexión segura.		Para equipos trifásicos de 480V, donde se requiere conexión segura.		Para equipos trifásicos con neutro de 120/208V, donde se requiere conexión segura.


	x	x	x	x	x	x	x	x
CARACTERÍSTICAS
Categoría	Outlet/Receptáculo			Inlet	Outlet/Receptáculo	Inlet	Outlet/Receptáculo	Inlet
Tipo/Estándar	C-5	C-7	C-13	C-14	C-15	C-18	C-19	C-20
Descripción	Receptáculo de 3 orificios, forma de "trébol"	Receptáculo de 2 orificios, forma ovalada ("figura de 8")	Receptáculo de 3 orificios, forma de "D" invertida	Inlet de 3 pines, forma rectangular	Receptáculo de 3 orificios, forma de "D" invertida con muesca	Inlet de 2 pines, forma rectangular	Receptáculo de 3 orificios, forma rectangular	Inlet de 3 pines, forma rectangular (más grande)
Voltaje (V)	250
Corriente (A)	2.5		10				16
Fase	Monofásico
Con bloqueo	No
Uso común/Aplicación	Laptops pequeños, proyectores, fuentes de poder de baja potencia.	Radios, reproductores de DVD/Blu-ray, consolas de videojuegos.	Servidores, PCs de escritorio, monitores, PDUs (Power Distribution Units).	Entrada de corriente en equipos (servidores, switches, monitores).	Equipos que generan calor (hervidores eléctricos, algunos servidores con PSUs de alta densidad).	Entrada de corriente en equipos que no requieren tierra (similar a C-14 pero sin pin de tierra).	Equipos de alta potencia (servidores blade, UPS de gran tamaño, PDUs de alta densidad).	Entrada de corriente en equipos de alta potencia.
